Фильтры СДЖ-1200 разработаны для очистки воды, нефти, нефтепродуктов, сжиженных газов, керосина, дизельного топлива бензина и других жидких сред, транспортирующихся по трубопроводам с условным диаметром 1200 мм. Фильтр дренажный Ду 1200 мм в Уральске можно встретить в системах нефтепроводов нефтяной, нефтеперерабатывающей и нефтехимической промышленности. Широкое распространение дренажный фильтр получил также в газовой, химической и прочих областях промышленности.

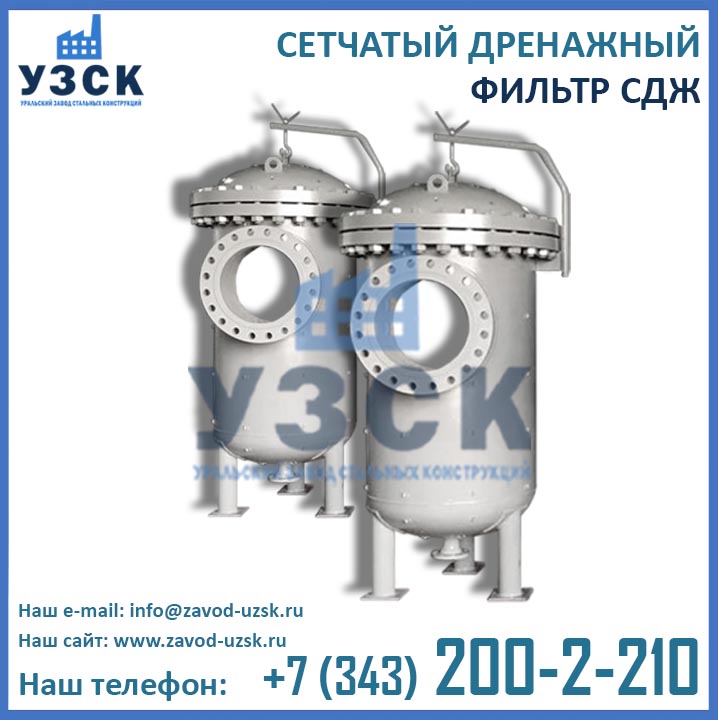

Структура фильтра СДЖ Ду1200 мм
Основные элементы конструкции дренажного фильтра Ду 1200 мм — это стальной сварной корпус, изготовленный из ст20, 09Г2С или 12Х18Н10Т, состоящий из цилиндрической обечайки с эллиптическим днищем; патрубки под приварку/патрубки с воротниковыми фланцами (в зависимости от исполнения); съемная крышка с подъемно-поворотным устройством или без; опоры, необходимые для монтажа на фундамент; фильтрующий элемент в виде сетки из нержавеющей стали 12Х18Н10Т; дренажный патрубок с фланцевым соединением; воздушник.

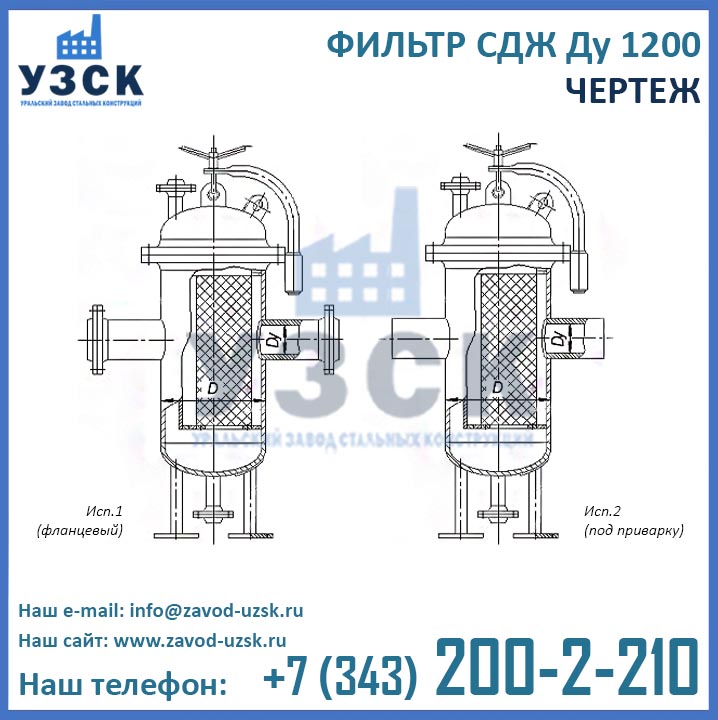

Чертеж фильтра сетчатого СДЖ 1200
Базовые параметры фильтров СДЖ-1200
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 1200-1.6-1-1 | фланцевый | 1,6 МПа | 1220 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1200-1.6-2-1 | под приварку | 1,6 МПа | 1220 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1200-1.6-1-2 | фланцевый | 1,6 МПа | 1220 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1200-1.6-2-2 | под приварку | 1,6 МПа | 1220 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1200-1.6-1-3 | фланцевый | 1,6 МПа | 1220 мм | 1620 мм | нерж. сталь | -40… +300 оС |
| СДЖ 1200-1.6-2-3 | под приварку | 1,6 МПа | 1220 мм | 1620 мм | нерж. сталь | -40… +300 оС |
| СДЖ 1200-2.5-1-1 | фланцевый | 2,5 МПа | 1220 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1200-2.5-2-1 | под приварку | 2,5 МПа | 1220 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1200-2.5-1-2 | фланцевый | 2,5 МПа | 1220 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1200-2.5-2-2 | под приварку | 2,5 МПа | 1220 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1200-2.5-1-3 | фланцевый | 2,5 МПа | 1220 мм | 1620 мм | нерж. сталь | -40… +300 оС |
| СДЖ 1200-2.5-2-3 | под приварку | 2,5 МПа | 1220 мм | 1620 мм | нерж. сталь | -40… +300 оС |
Стоимость фильтров СДЖ 1200 мм в Уральске
Уральский завод стальных конструкций – ведущий производитель дренажных фильтров в России, предлагающий самые выгодные цены на фильтры СДЖ-1200 в Уральске. Фильтры нашего производства отличаются высоким качеством, подтвержденным соответствующими документами (см. раздел «Документация»). Вся выпускаемая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде нашего завода.
Для того чтобы узнать актуальные цены фильтров СДЖ Ду 1200 мм, отправьте запрос в отдел продаж УЗСК с полной маркировкой фильтра или следующими характеристиками: присоединительный диаметр, рабочее давление (1,6 или 2,5 МПа), конструктивное исполнение (фланцевый / с патрубками под приварку), материальное исполнение (сталь20 / 09Г2С / 12Х18Н10Т / другая сталь), дополнительная комплектация (концевой затвор, крепления для теплоизоляции, ответные фланцы, крепеж, прокладки).
Маркировка фильтр СДЖ 1200-2,5-2-1 расшифровывается следующим образом
- С – сетчатый
- Д – дренажный
- Ж – жидкостный
- 1200 – диаметр условного прохода 1200 мм
- 2,5 – рабочее давление 2,5 МПа (25 кгс/см2)
- 2 – конструктивное исполнение: патрубки под приварку
- 1 – материальное исполнение: углеродистая сталь (ст20 и аналоги)
