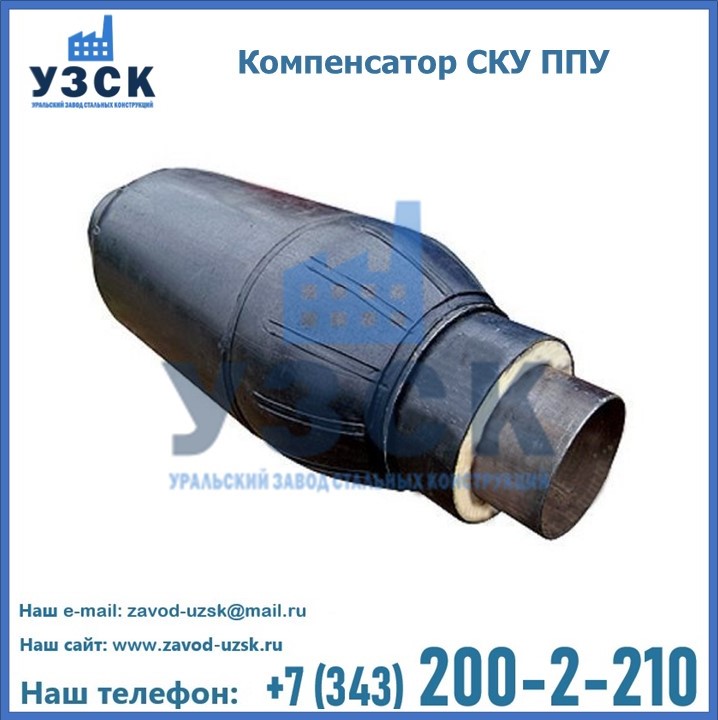

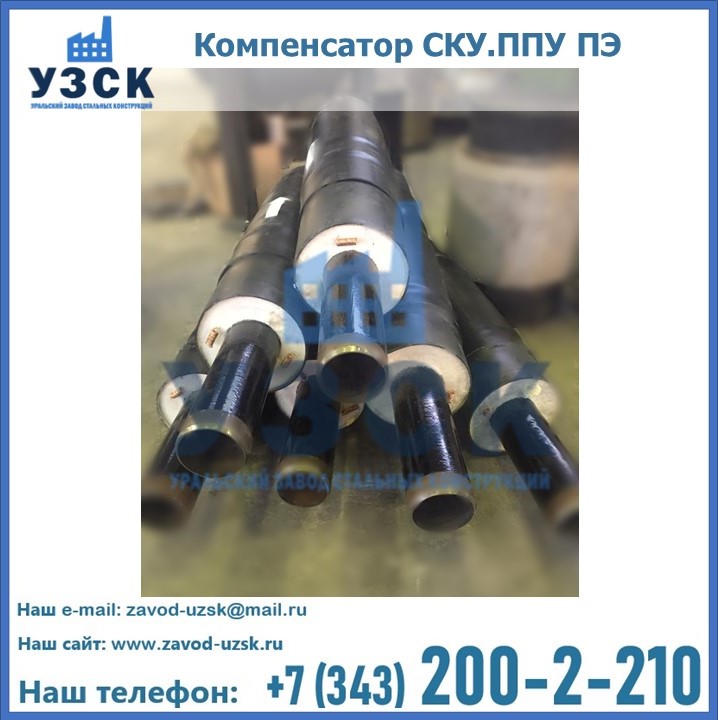

Сильфонный узел СКУ ППУ (компенсатор СКУ ППУ в ППУ изоляции) предназначен для бесканальной прокладки трубопроводов в Уральске. Считается максимально простой и удобной конструкцией данного назначения (компенсация осевых перемещений температурной деформации и прямолинейных участков теплотрасс). В процессе прокладки тепловых сетей и при эксплуатации объектов теплоснабжения, за счет изоляции сильфонных компенсаторов ППУ (пенополиуретановой изоляции) удается значительно сократить затраты на тепловую энергию. СКУ ППУ применяется для подземной (бесканальной) и надземной прокладки.
Описание и конструкционные особенности компенсаторов СКУ ППУ

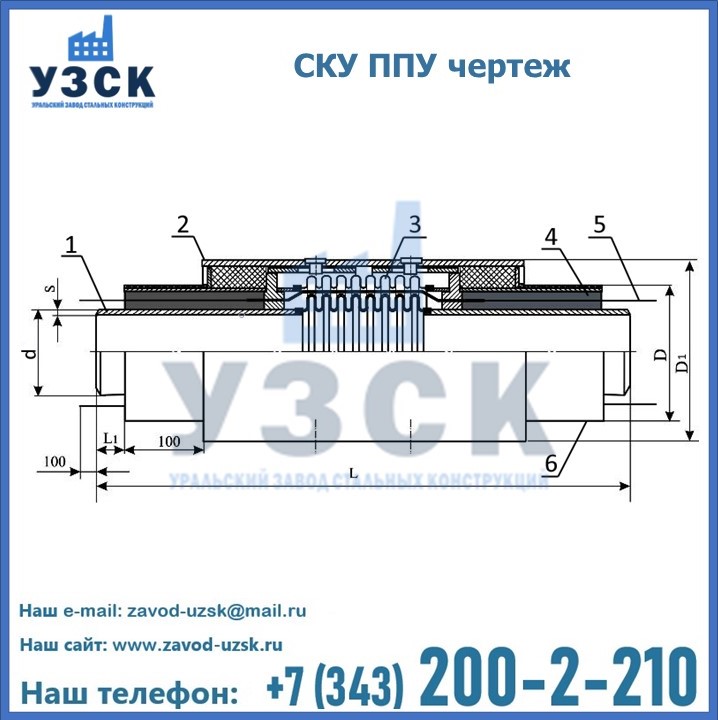

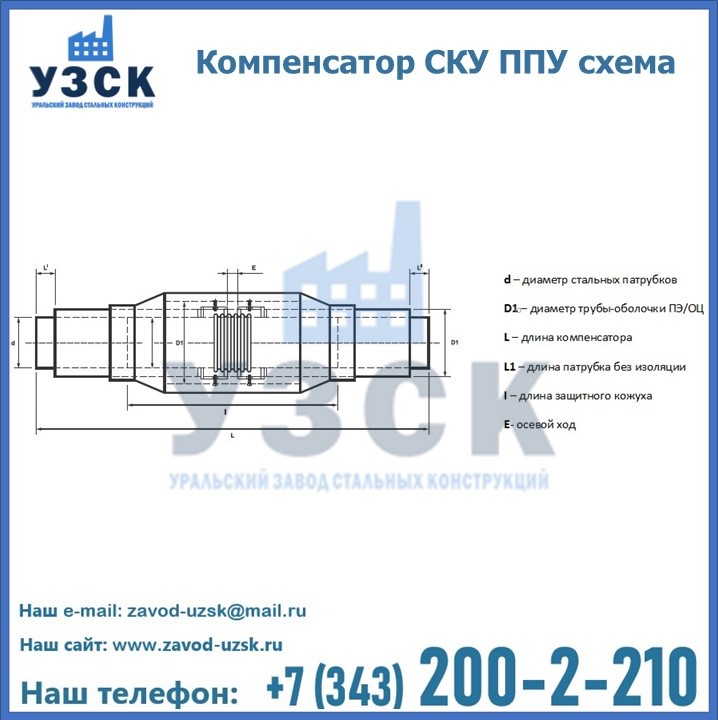

Сильфонный компенсационный узел СКУ ППУ изготавливается из патрубков, приваренных к гофре и обработанных сверху пенополиуританом. На изделие также устанавливается система дистанционного контроля (с ОДК). Устройство состоит из стальной трубы (1), футляра (2), компенсатора сильфонного осевого (3), изоляции из пенополиуретана (4), системы оперативного дистанционного контроля СОДК (5), трубы оболочки ПЭ или ОЦ (6).
Свойства и особенности эксплуатации СКУ ППУ в Уральске
Благодаря оснащению сильфонного компенсатора СКУ ППУ теплоизоляцией из пенополиуретана, компенсационное устройство становится более устойчивым к внешним механическим воздействиям. Кроме того, ППУ обеспечивает высокое энергосбережение. Пенополиуретан является самым востребованным и эффективным теплоизоляционным материалом, с оптимальным соотношением цены-качества.
Благодаря предизоляции компенсаторы СКУ пенополиуретаном появляются следующие преимущества:
- упрощение монтажа/ демонтажа (скорлупы из ППУ легко крепятся к поверхности с помощью скотча, или монтажной пены и так же легко устраняются при ремонте или замене трубопровода);
- возможность использовать материала ППУ многократно;
- изоляция ППУ не вызывает коррозию и даже способна частично защитить изделие от коррозийных изменений;
- большой эксплуатационный срок, при условии сохранения заданных свойств ППУ.
Правила монтажа сильфонных компенсаторов ППУ
Надёжность установки компенсаторов в ППУ изоляции напрямую зависит от требований к выбору неподвижных опор. В обязательном порядке должны учитываться распорное усилие и усилие жесткости компенсатора СПУ, трение в скользящих и направляющих опорах, величина центробежной силы, которая возникает в перегибе трубопровода. Сильфонные узлы СКУ в ППУ изоляции производятся в Уральске в соответствии с ТУ 3695-002-45602104-2016. Изготовитель должен подтвердить качество компенсаторов декларацией соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Компенсаторы сильфонные СКУ.ППУ.1 с рабочим давлением Ру16
| Условное обозначение | Условное давление | Условный диаметр | Размеры | Осевой ход | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК | Nominal pressure | Nominal diameter | Nominal axial | Axial stiffness | Weight approx. | ||||
| PN | DN | D | D оболочки | S | L | +/- | Gi | G | |
| кгс/см2 bar | мм | мм | мм | мм | мм | мм | Н/мм | кг | |
| mm | mm | mm | mm | mm | mm | mm | kg | ||
| 32-16-50 | 16 | 32 | 38 | 110,125 | 3 | 1100 | 25 | 132 | 5 |
| 40-16-60 | 16 | 40 | 45 | 125 | 4 | 1120 | 30 | 137 | 6 |
| 50-16-60 | 16 | 50 | 57 | 125 | 4 | 1185 | 30 | 157 | 6 |
| 50-16-70 | 16 | 50 | 57 | 125 | 4 | 1230 | 35 | 212 | 8 |
| 65-16-60 | 16 | 65 | 76 | 140 | 4 | 1195 | 30 | 184 | 7 |
| 65-16-70 | 16 | 65 | 76 | 140 | 5 | 1220 | 35 | 243 | 11 |
| 80-16-60 | 16 | 80 | 89 | 160 | 4 | 1200 | 30 | 203 | 9 |
| 80-16-70 | 16 | 80 | 89 | 160 | 5 | 1260 | 35 | 293 | 13 |
| 100-16-60 | 16 | 100 | 108 | 180 | 5 | 1215 | 30 | 226 | 12 |
| 100-16-100 | 16 | 100 | 108 | 180 | 5 | 1270 | 50 | 226 | 14 |
| 125-16-60 | 16 | 125 | 133 | 225 | 5 | 1230 | 30 | 239 | 18 |
| 125-16-100 | 16 | 125 | 133 | 225 | 5 | 1290 | 50 | 239 | 24 |
| 150-16-60 | 16 | 150 | 159 | 250 | 6 | 1230 | 30 | 211 | 23 |
| 150-16-100 | 16 | 150 | 159 | 250 | 6 | 1290 | 50 | 211 | 32 |
| 200-16-80 | 16 | 200 | 219 | 315 | 6 | 1400 | 40 | 284 | 34 |
| 200-16-100 | 16 | 200 | 219 | 315 | 6 | 1400 | 50 | 284 | 42 |
| 200-16-160 | 16 | 200 | 219 | 315 | 6 | 1480 | 80 | 284 | 53 |
| 250-16-80 | 16 | 250 | 273 | 400 | 7 | 1520 | 40 | 339 | 76 |
| 250-16-100 | 16 | 250 | 273 | 400 | 7 | 1520 | 50 | 339 | 84 |
| 250-16-160 | 16 | 250 | 273 | 400 | 7 | 1640 | 80 | 339 | 106 |
| 300-16-80 | 16 | 300 | 325 | 450 | 7 | 1530 | 40 | 313 | 97 |
| 300-16-100 | 16 | 300 | 325 | 450 | 7 | 1530 | 50 | 313 | 105 |
| 300-16-180 | 16 | 300 | 325 | 450 | 7 | 1700 | 90 | 313 | 124 |
| 350-16-80 | 16 | 350 | 373 | 500 | 7 | 1620 | 40 | 395 | 115 |
| 350-16-100 | 16 | 350 | 373 | 500 | 7 | 1620 | 50 | 395 | 123 |
| 350-16-180 | 16 | 350 | 373 | 500 | 7 | 1680 | 90 | 395 | 145 |
| 400-16-80 | 16 | 400 | 426 | 560 | 8 | 1480 | 40 | 568 | 140 |
| 400-16-190 | 16 | 400 | 426 | 560 | 8 | 1650 | 95 | 568 | 173 |
| 500-16-80 | 16 | 500 | 530 | 710 | 8 | 1820 | 40 | 599 | 168 |
| 500-16-200 | 16 | 500 | 530 | 710 | 8 | 1910 | 100 | 599 | 226 |
| 600-16-200 | 16 | 600 | 630 | 800 | 8 | 1910 | 100 | 602 | 265 |
| 700-16-210 | 16 | 700 | 720 | 900 | 8 | 1910 | 105 | 685 | 345 |
| 800-16-210 | 16 | 800 | 820 | 1000 | 9 | 1980 | 105 | 697 | 462 |
| 1000-16-220 | 16 | 1000 | 1020 | 1200 | 11 | 1980 | 110 | 866 | 755 |
Компенсаторы односекционные 1СКУ.ППУ/ПЭ (ОЦ) РУ25
| Условное обозначение | Условное давление | Условный диаметр | Размеры | Осевой ход | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК | Nominal pressure | Nominal diameter | Nominal axial | Axial stiffness | Weight approx. | ||||
| PN | DN | D | D оболочки | S | L | +/- | Gi | G | |
| кгс/см2 bar | мм | мм | мм | мм | мм | мм | Н/мм | кг | |
| mm | mm | mm | mm | mm | mm | mm | kg | ||
| 50-25-70 | 25 | 50 | 57 | 125 | 5 | 1230 | 35 | 318 | 10 |
| 65-25-70 | 25 | 65 | 76 | 140 | 5 | 1220 | 35 | 318 | 14 |
| 80-25-70 | 25 | 80 | 89 | 160 | 5 | 1260 | 35 | 356 | 19 |
| 100-25-100 | 25 | 100 | 108 | 180 | 6 | 1270 | 50 | 393 | 24 |
| 125-25-100 | 25 | 125 | 133 | 225 | 5 | 1290 | 50 | 398 | 29 |
| 150-25-100 | 25 | 150 | 159 | 250 | 6 | 1290 | 50 | 418 | 37 |
| 200-25-100 | 25 | 200 | 219 | 315 | 6 | 1400 | 50 | 458 | 48 |
| 200-25-160 | 25 | 200 | 219 | 315 | 6 | 1480 | 80 | 480 | 59 |
| 250-25-100 | 25 | 250 | 273 | 400 | 8 | 1520 | 50 | 496 | 89 |
| 250-25-160 | 25 | 250 | 273 | 400 | 8 | 1640 | 80 | 518 | 123 |
| 300-25-180 | 25 | 300 | 325 | 450 | 7 | 1700 | 90 | 594 | 135 |
| 350-25-180 | 25 | 350 | 373 | 500 | 7 | 1680 | 90 | 655 | 157 |
| 400-25-190 | 25 | 400 | 426 | 560 | 8 | 1650 | 95 | 696 | 189 |
| 500-25-200 | 25 | 500 | 530 | 710 | 9 | 1910 | 100 | 743 | 239 |
| 600-25-200 | 25 | 600 | 630 | 800 | 9 | 1910 | 100 | 602 | 265 |
| 700-25-210 | 25 | 700 | 720 | 900 | 10 | 1910 | 105 | 685 | 363 |
| 800-25-210 | 25 | 800 | 820 | 1000 | 10 | 1980 | 105 | 697 | 488 |
| 1000-25-220 | 25 | 1000 | 1020 | 1200 | 12 | 1980 | 110 | 893 | 815 |
Компенсаторы двухсекционные 2СКУ.ППУ/ПЭ (ОЦ) РУ16
| Условное обозначение | Условное давление | Условный диаметр | Размеры | Осевой ход | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| Компенсаторы 2СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК | Nominal pressure | Nominal diameter | Nominal axial | Axial stiffness | Weight approx. | ||||
| PN | DN | D | Dоболочки | S | L | +/- | Gi | G | |
| кгс/см2 bar | мм | мм | мм | мм | мм | мм | Н/мм | кг | |
| mm | mm | mm | mm | mm | mm | mm | kg | ||
| 32-16-100 | 16 | 32 | 38 | 110,125 | 3 | 1380 | 50 | 251 | 21 |
| 40-16-120 | 16 | 40 | 45 | 125 | 4 | 1400 | 60 | 260 | 11 |
| 50-16-120 | 16 | 50 | 57 | 125 | 4 | 1400 | 60 | 298 | 11 |
| 50-16-140 | 16 | 50 | 57 | 125 | 4 | 1440 | 70 | 403 | 15 |
| 65-16-120 | 16 | 65 | 76 | 140 | 4 | 1520 | 60 | 350 | 13 |
| 65-16-140 | 16 | 65 | 76 | 140 | 5 | 1560 | 70 | 462 | 21 |
| 80-16-120 | 16 | 80 | 89 | 160 | 4 | 1580 | 60 | 386 | 17 |
| 80-16-140 | 16 | 80 | 89 | 160 | 5 | 1620 | 70 | 557 | 25 |
| 100-16-120 | 16 | 100 | 108 | 180 | 5 | 1800 | 60 | 429 | 23 |
| 100-16-200 | 16 | 100 | 108 | 180 | 5 | 1880 | 100 | 429 | 27 |
| 125-16-120 | 16 | 125 | 133 | 225 | 5 | 2020 | 60 | 454 | 34 |
| 125-16-200 | 16 | 125 | 133 | 225 | 5 | 2060 | 100 | 454 | 46 |
| 150-16-120 | 16 | 150 | 159 | 250 | 6 | 2020 | 60 | 401 | 44 |
| 150-16-200 | 16 | 150 | 159 | 250 | 6 | 2060 | 100 | 401 | 61 |
| 200-16-160 | 16 | 200 | 219 | 315 | 6 | 2080 | 80 | 540 | 65 |
| 200-16-200 | 16 | 200 | 219 | 315 | 6 | 2100 | 100 | 540 | 80 |
| 200-16-320 | 16 | 200 | 219 | 315 | 6 | 2140 | 160 | 540 | 101 |
| 250-16-160 | 16 | 250 | 273 | 400 | 7 | 2080 | 80 | 644 | 144 |
| 250-16-200 | 16 | 250 | 273 | 400 | 7 | 2140 | 100 | 644 | 160 |
| 250-16-320 | 16 | 250 | 273 | 400 | 7 | 2180 | 160 | 644 | 201 |
| 300-16-160 | 16 | 300 | 325 | 450 | 7 | 2080 | 80 | 595 | 184 |
| 300-16-200 | 16 | 300 | 325 | 450 | 7 | 2180 | 100 | 595 | 200 |
| 300-16-320 | 16 | 300 | 325 | 450 | 7 | 2220 | 160 | 595 | 236 |
| 350-16-160 | 16 | 350 | 373 | 500 | 7 | 2180 | 80 | 751 | 219 |
| 350-16-200 | 16 | 350 | 373 | 500 | 7 | 2240 | 100 | 751 | 234 |
| 350-16-360 | 16 | 350 | 373 | 500 | 7 | 2280 | 180 | 751 | 276 |
| 400-16-160 | 16 | 400 | 426 | 560 | 8 | 2260 | 80 | 1079 | 266 |
| 400-16-380 | 16 | 400 | 426 | 560 | 8 | 2280 | 190 | 1079 | 329 |
| 500-16-160 | 16 | 500 | 530 | 710 | 8 | 2320 | 80 | 1138 | 319 |
| 500-16-400 | 16 | 500 | 530 | 710 | 8 | 2420 | 200 | 1138 | 429 |
| 600-16-400 | 16 | 600 | 630 | 800 | 8 | 2460 | 200 | 1144 | 504 |
| 700-16-420 | 16 | 700 | 720 | 900 | 8 | 2550 | 210 | 1302 | 656 |
| 800-16-420 | 16 | 800 | 820 | 1000 | 9 | 2580 | 210 | 1324 | 878 |
| 1000-16-440 | 16 | 1000 | 1020 | 1200 | 11 | 2660 | 220 | 1645 | 1435 |
Уральский Завод Стальных Конструкций в Уральске предлагает готовые изделия, а также вы можете приобрести компенсатор СКУ ППУ под заказ. Наш завод располагает всем необходимым оборудованием для производства нестандартных позиций компенсатора СКУ в ППУ изоляции. Завод «УЗСК» предлагает большой выбор качественных и надежных компенсаторов СКУ ППУ, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность. Наше предприятие поставляет и производит оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если вы хотите заказать сильфонные компенсационные устройства СКУ ППУ или другое оборудование с доставкой, наши специалисты помогут рассчитать стоимость транспортных расходов и организуют доставку товара. Вы можете оформить заказ на продукцию на нашем сайте, для этого достаточно заполнить форму обратной связи.
